產品介紹
一、產品概述：
本產品適用于考核電工產品，外殼和密封在淋雨環境下能否保證設備和元件良好性能的試驗。本產品采用科學設計，使得該設備能夠逼真的模擬滴水，淋水等各種環境。走進全面的控制系統以及變頻技術的采用，使得降雨量試品架的回轉角度，噴水擺桿的擺動角度以及噴水量擺動頻率都可自動的調節。
二、符合標準：
本系列產品參考GB4208-2008外殼防護等級GB/T 4942.1-2006及GB 2423.38-2005《電工電子產品基本環境試驗規程試驗R：水試驗方法》、GB/T10485-2007、GB 4706、GB 7000，UL1598.19.17.1、UL1598.19.18.2、UL153、UL1703、UL1741、UL514B、UL1278、UL1571、UL60507等標準等國家標準中相對應的技術參數設計制造。

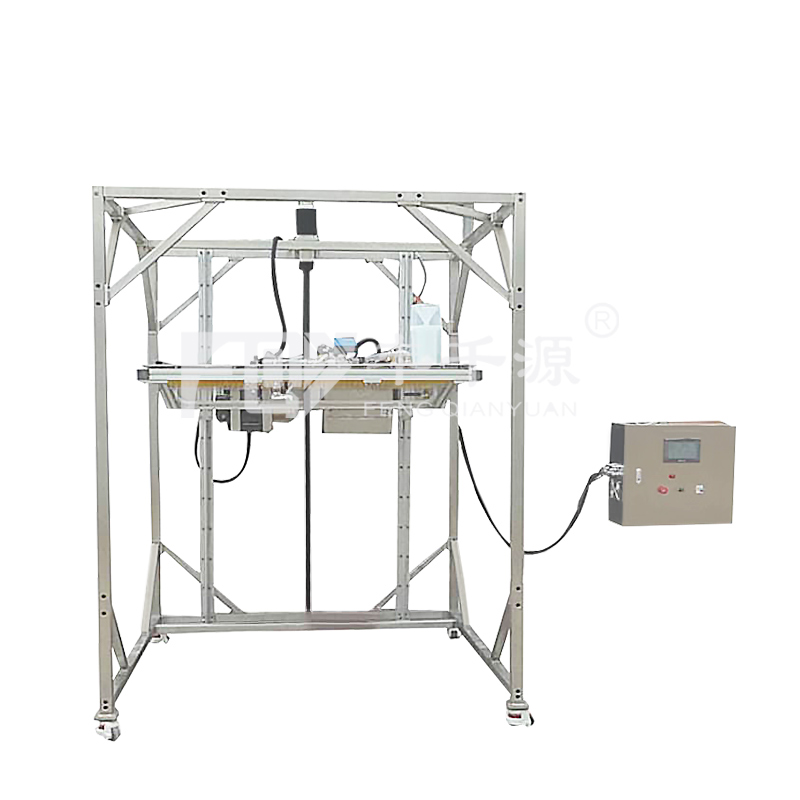

垂直滴水試驗裝置是根據GB4208-2008的IPX1和IPX2條款及IEC60529等標準要求設計制造，適用于防水等級第二特征數字為1（IPX1）和2（IPX2）的電氣設備防水試驗。
三、系統組成：
垂直滴雨試驗裝置分別由測試操作臺、儲水槽（客戶自備）、控制箱、轉盤、和噴淋系統組成。
四、主要技術參數：
①垂直滴雨試驗裝置：
- 滴水面積：1000 X 1000 X高200mm ；
- 滴水針孔：￠0.4mm ；
- 針孔距距:20x20mm ；
- 滴水時間：1-99mm 每分鐘或更多可以通過觸摸屏設置；
- 降雨量 ： 1mm/min~3 mm/min ~5 mm/min可調，用戶自設定參數；
- 滴水高度：樣品距離針頭200mm，滴水盤最大離地高度1500mm，可調節；
- 空氣壓力清潔：試驗完畢后，自動排干滴水箱水，然后噴氣3分鐘，時間可設定；
- 機架材料：鍍膜鋁合金型材；
- 安裝方式：掛墻式與落地式兩種可選；
- 升降：直流電動升降馬達驅動，不銹鋼絲桿、滑輪導軌輔以鎖緊螺母升降裝置；
②通用轉盤系統：
- 轉盤直徑：500mm；
- 轉盤轉速：1-3轉/分鐘，可調；
- 轉盤角度：可傾斜15度；
- 轉盤材料：304不銹鋼，激光切割而成，配綁帶固定樣品；
- 帶電測試：配防水插座（預先注明）；
- 轉盤高度：雙層可調節高度，調節機構為螺桿原理；
- 轉盤移動性：四個萬向腳輪任意移動，帶剎車；
- 轉盤材料：304不銹鋼；
- 轉盤動力系統：電機+減速系統+變頻器。
③ 控制系統：
- 采用觸摸屏和PLC控制系統；
- 水泵流量控制：采用變頻器調速；
- 噴水流量：通過流量計閉環反饋系統，可觸摸屏直接設定；
- 觸摸屏： 7寸 真彩；
- 控制功能：滴水盤上下高度、擺管角度、噴水流量、轉盤轉速、測試時間設定、滴水盤自動排水并吹干；
保護裝置：漏洞保護、缺水保護、過載保護、安全距離保護。
